Projeto Hidrossanitário: Guia Completo em 7 Etapas 2026

Atualizado em 07/09/2026 · 20 min de leitura

O projeto hidrossanitário é o documento técnico que define por onde a água entra, circula e sai de uma edificação. Ele reúne, em um só pacote, as instalações de água fria, água quente, esgoto sanitário, ventilação e, quando o contratante pede, também a drenagem de águas pluviais. Quem constrói sem ele costuma descobrir o problema tarde: parede quebrada para achar um vazamento, chuveiro que perde pressão quando alguém abre a torneira da cozinha, cheiro de esgoto voltando pelo ralo do banheiro.

Este guia reúne o que a legislação e as normas brasileiras exigem hoje, o que precisa estar desenhado em cada prancha, como funciona a análise na Sanepar para quem constrói no Paraná e quanto o serviço costuma pesar dentro do orçamento de uma obra. Tudo com base nas normas vigentes em 2026 e nas fontes oficiais, que estão linkadas ao longo do texto.

Neste guia você encontra

• O que é um projeto hidrossanitário
• O que vem dentro do pacote completo
• As normas que valem em 2026
• Água fria e quente: o que a NBR 5626:2020 mudou
• Esgoto e ventilação: o que a NBR 8160 cobra
• Águas pluviais: um sistema que não se mistura
• As 7 etapas, da planta baixa à obra
• PHS: a análise do projeto na Sanepar
• Quem assina e por que a ART não é opcional
• Quanto custa e o que faz o preço variar
• Os erros que mais aparecem em obra
• Perguntas frequentes

O que é um projeto hidrossanitário

Um projeto hidrossanitário é o conjunto de desenhos, cálculos e especificações que dimensiona os sistemas prediais de água e esgoto de uma edificação. O nome junta duas palavras porque junta dois mundos que a obra trata separadamente: o hidráulico, que leva água potável até os pontos de consumo sob pressão adequada, e o sanitário, que recolhe o esgoto por gravidade e o entrega à rede pública ou a um sistema de tratamento individual.

A diferença entre um desenho bonito e um projeto hidrossanitário de verdade está no cálculo. Qualquer pessoa consegue traçar uma linha azul da caixa d’água até o chuveiro. O engenheiro calcula a vazão de projeto pelo método dos pesos relativos, verifica a perda de carga ao longo do trecho, confere se a pressão dinâmica no ponto mais desfavorável atende ao mínimo normativo e só então define o diâmetro de cada tubo. É esse cálculo que separa a casa em que o chuveiro funciona da casa em que ele goteja.

Vale desfazer uma confusão comum de vocabulário. Muita gente busca por projeto hidráulico residencial pensando na mesma coisa, e na prática do mercado os dois termos costumam se referir ao mesmo entregável. A rigor, o termo hidráulico cobre só a água; quando o escopo inclui o esgoto, o nome correto é hidrossanitário. Se você está pedindo orçamento, vale confirmar o que está dentro do preço antes de comparar propostas.

O que vem dentro de um projeto hidrossanitário completo

Nem toda proposta entrega a mesma coisa, e é aí que os preços parecem diferentes sem serem comparáveis. Um pacote completo de instalações hidrossanitárias costuma ter estas peças:

• Planta baixa de água fria e água quente, com traçado das tubulações sobre a arquitetura, diâmetros indicados trecho a trecho e localização de registros, válvulas e pontos de consumo.

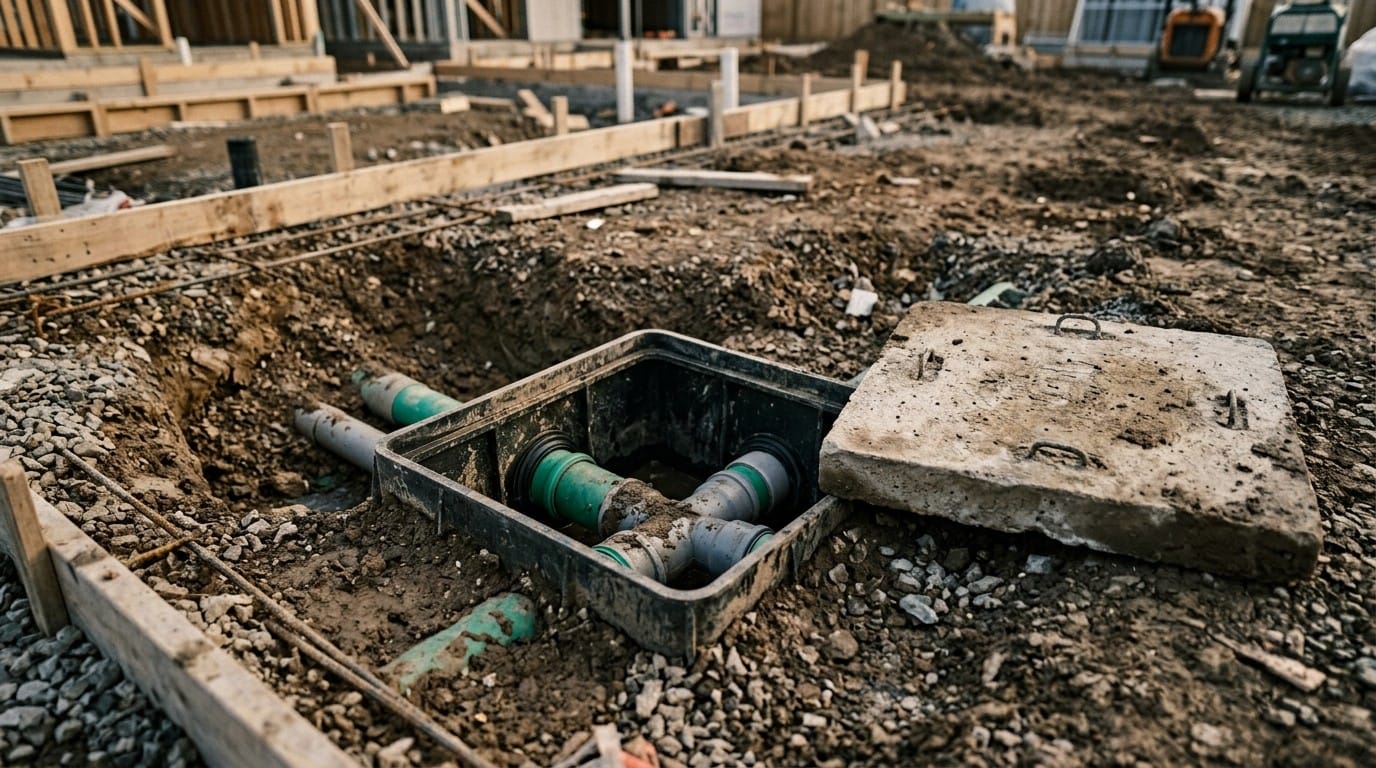

• Planta baixa de esgoto e ventilação, com caixas sifonadas, caixas de inspeção, caixa de gordura, ramais de descarga, tubos de queda e a coluna de ventilação.
• Isométricos das prumadas e dos ambientes molhados, que mostram em três dimensões o que a planta achata em duas. É o desenho que o encanador realmente usa dentro da parede.
• Detalhes construtivos de reservatório, barrilete, colunas, ligação do cavalete, aquecedor e ponto de gás quando houver.
• Memorial descritivo e de cálculo, com o método de dimensionamento adotado, as hipóteses de consumo e as especificações de material.
• Lista de materiais quantificada, que evita compra a mais e a segunda viagem à loja no meio da obra.
• ART recolhida no CREA em nome do responsável técnico.

O memorial merece atenção porque é a peça que a prefeitura e a concessionária leem quando querem entender uma decisão de projeto. Se você quiser entender melhor a lógica desse documento, vale a leitura do nosso guia sobre o que é um memorial descritivo e como ele é estruturado.

Uma proposta que entrega só a planta baixa, sem isométrico e sem memorial, não está errada: está incompleta. Ela funciona para uma reforma pequena de um banheiro e não funciona para uma casa inteira, muito menos para um prédio.

As normas que regem o projeto hidrossanitário em 2026

Três normas da ABNT sustentam o trabalho, e uma delas mudou de forma relevante nos últimos anos. Vale conferir a versão citada na proposta que você recebeu, porque ainda circula material desatualizado por aí.

Norma	Do que trata	Situação
ABNT NBR 5626:2020	Sistemas prediais de água fria e água quente: projeto, execução, operação e manutenção	Vigente. Cancelou a NBR 5626:1998 e a NBR 7198:1993
ABNT NBR 8160:1999	Sistemas prediais de esgoto sanitário: projeto e execução	Vigente, confirmada pela ABNT em 2013, 2017 e 2022
ABNT NBR 10844:1989	Instalações prediais de águas pluviais: procedimento	Vigente

O texto integral das normas é vendido pela ABNT e pode ser consultado no catálogo oficial da associação. Guias de blog resumem, mas não substituem a leitura da norma pelo profissional que assina.

Água fria e quente no projeto hidrossanitário: o que a NBR 5626:2020 mudou

Essa é a atualização que mais gente ainda desconhece. Até 2020, água fria e água quente eram tratadas por normas diferentes: a NBR 5626:1998 cuidava da fria e a NBR 7198:1993 cuidava da quente. A revisão publicada em 2020 juntou as duas em um documento só. A NBR 5626:2020 passou a se chamar Sistemas prediais de água fria e água quente e cancelou as duas versões anteriores.

Se a proposta que você recebeu cita a NBR 7198 como norma de referência para o sistema de água quente, o profissional está trabalhando com um texto revogado. Não é motivo para descartar a empresa, mas é um bom motivo para perguntar. Em obras públicas e em editais antigos a NBR 7198 ainda aparece por inércia, e nesses casos o que vale tecnicamente são os requisitos da versão de 2020.

Além de unificar o escopo, a norma atual deu peso muito maior à operação e à manutenção do sistema. Ela trata da qualidade da água dentro da edificação, da estanqueidade, do controle de temperatura em pontos de uso e dos ensaios que precisam ser feitos antes de a obra ser entregue. Na prática do projeto, isso aparece em decisões concretas: previsão de registros de manutenção acessíveis, especificação de material compatível com a temperatura de trabalho e cuidado com trechos onde a água fica parada por muito tempo.

Esgoto sanitário e ventilação: o que a NBR 8160 cobra

A parte sanitária trabalha por gravidade, e isso muda toda a lógica de dimensionamento dentro do projeto hidrossanitário. Aqui não existe pressão empurrando: existe declividade, diâmetro e ventilação. A NBR 8160 estabelece os requisitos de projeto, execução, ensaio e manutenção do sistema, cobrindo o caminho do esgoto desde os ramais de descarga até a entrega ao coletor público ou ao sistema de tratamento individual.

A ventilação é a parte que o leigo mais estranha e a que mais causa problema quando é ignorada. Quando uma descarga corre pelo tubo de queda, ela arrasta o ar junto e cria variações de pressão dentro da tubulação. Sem uma coluna de ventilação bem dimensionada, essa variação suga a água do fecho hídrico dos sifões. O fecho hídrico é aquela lâmina de água que fica presa no sifão e serve de tampa contra o gás do esgoto. Some o fecho, aparece o cheiro. É por isso que casa com cheiro de esgoto no banheiro quase nunca tem problema de esgoto: tem problema de ventilação.

Outro ponto que o projeto resolve no papel e a obra resolve mal no improviso é a caixa de gordura. Ela precisa existir, precisa ter volume compatível com o número de refeições servidas e precisa estar em posição acessível para limpeza. Caixa de gordura enterrada embaixo de piso acabado é um problema que só aparece dois anos depois, quando entope.

Águas pluviais: um sistema que não se mistura com o esgoto

A drenagem de água de chuva é regida pela NBR 10844 e forma um sistema independente dentro do projeto hidrossanitário. Calhas, condutores verticais e horizontais são dimensionados a partir da intensidade pluviométrica da região, da área de contribuição do telhado e do período de retorno adotado. Londrina tem chuvas concentradas de verão que castigam calha subdimensionada, e o resultado é água transbordando por cima da calha justamente no momento em que ela deveria trabalhar.

Ligar a água de chuva na rede de esgoto é erro clássico e tem consequência prática. O volume de chuva sobrecarrega a rede coletora, e em episódio de chuva forte o retorno acontece dentro da casa, pelos ralos. Além de ser tecnicamente errado, a ligação irregular costuma ser proibida pela concessionária. Os dois sistemas convivem na mesma obra, mas não se encontram.

As 7 etapas de um projeto hidráulico residencial

O roteiro abaixo é o que seguimos em obra residencial e se aplica bem a um projeto hidrossanitário residencial de casa térrea, sobrado ou edifício de pequeno porte.

1. Leitura da arquitetura e levantamento. O projeto hidrossanitário nasce depois do arquitetônico, nunca antes. É preciso conhecer a posição de cada louça, a cota do terreno, onde está o cavalete da concessionária e onde a rede pública passa na rua.
2. Definição da concepção. Aqui se decide o sistema de abastecimento (direto, indireto por gravidade, indireto hidropneumático), o volume do reservatório, o tipo de aquecimento e por onde as prumadas vão descer.
3. Dimensionamento da água fria e quente. Cálculo de vazão pelos pesos relativos dos aparelhos, verificação de perda de carga e checagem de pressão no ponto mais desfavorável, que quase sempre é o chuveiro mais alto e mais distante.
4. Dimensionamento do esgoto e da ventilação. Definição das unidades de Hunter de contribuição, dos diâmetros de ramal e tubo de queda, das declividades mínimas e do traçado da coluna de ventilação.
5. Compatibilização com estrutura e elétrica. Etapa que economiza mais dinheiro do que qualquer outra. É onde se descobre que a prumada está passando dentro de um pilar, ou que o ponto de água está em cima do quadro de distribuição.
6. Detalhamento e isométricos. Produção das pranchas que a obra vai usar, com cotas, diâmetros e detalhes de montagem dos ambientes molhados.
7. Memorial, quantitativos e ART. Fechamento da documentação, quantificação dos materiais e registro da responsabilidade técnica no conselho.

A quinta etapa é a que mais se corta quando o orçamento aperta, e é a que mais volta a cobrar. Um projeto complementar isolado, feito sem olhar para a estrutura, transfere o conflito para o pedreiro resolver com marreta.

PHS: como funciona a análise do projeto hidrossanitário na Sanepar

Quem constrói no Paraná encontra uma sigla que não existe em outros estados. No território atendido pela concessionária estadual, existe o setor de PHS, que trata do projeto hidrossanitário na Sanepar. Vale entender a diferença logo de saída, porque ela confunde muita gente.

Quem pesquisa por projeto hidrossanitário Sanepar costuma estar atrás de uma resposta só: preciso passar pela concessionária antes de construir? A resposta depende do porte do empreendimento, e a confusão nasce do fato de a sigla PHS usar exatamente as mesmas palavras que o projeto interno da edificação.

O projeto hidrossanitário do qual falamos até aqui é o projeto interno da edificação, aquele que dimensiona a tubulação dentro do lote. Já o PHS da Sanepar trata da interligação do empreendimento às redes públicas de abastecimento de água e de coleta de esgoto. São coisas diferentes, e nem todo imóvel passa pelo PHS: segundo a própria concessionária, o procedimento se aplica aos empreendimentos enquadrados no item 2 do Manual de Projeto Hidrossanitário da Sanepar, o MPHS, o que na prática atinge empreendimentos de maior porte e usos específicos, não a casa unifamiliar comum.

Quando o enquadramento existe, o caminho descrito pela Sanepar é este:

• Consulta prévia de viabilidade. Preenchimento da Carta Consulta Prévia com a demarcação do polígono do imóvel e protocolo pelo eProtocolo, o sistema de protocolo integrado do governo do Paraná.
• CRAAE. A concessionária emite a Carta Resposta de Atendimento com Abastecimento de água e Esgotamento sanitário, documento que formaliza as condições de atendimento do terreno.
• Análise dos elementos de projeto. A entrada também ocorre pelo eProtocolo, mantendo um único protocolo por empreendimento. O setor devolve as adequações necessárias para atender aos manuais da Sanepar e à legislação aplicável.
• Cartas de liberação. Ao final, sai a Carta de Liberação de Projeto para Execução, no caso de doação de rede, ou a Carta de Liberação de Ligações de Água e Esgoto.

A orientação técnica sobre PHS é presencial. Em Londrina, o atendimento fica na Avenida Ayrton Senna, 575, primeiro andar, de segunda a sexta, das 8h30 às 12h e das 13h30 às 17h. Esse mesmo endereço concentra o atendimento de Apucarana, Arapongas, Cornélio Procópio e Santo Antônio da Platina. O passo a passo completo e os modelos de documento estão na página oficial do PHS da Sanepar.

Paralelamente à concessionária, corre a aprovação na prefeitura. Em Londrina, o Código de Obras e Edificações foi instituído pela Lei nº 13.904, de 27 de dezembro de 2024, e o procedimento de aprovação de projeto, alvará e certificado de vistoria de conclusão de obra é regulamentado pelo Decreto nº 1.125/2023. Edificações com área construída de até 500 m² contam com procedimento simplificado de licenciamento, previsto na Lei nº 12.823/2018. A relação completa está na página de legislação da Secretaria de Obras da Prefeitura de Londrina. Se o seu objetivo final é o visto de conclusão, vale entender antes como funciona o processo de habite-se, porque a vistoria da concessionária costuma entrar nessa etapa.

Quem pode assinar e por que a ART não é opcional

O projeto de instalações hidrossanitárias é atribuição de engenheiro civil e de outros profissionais habilitados conforme as resoluções do sistema CONFEA e CREA. A formalidade que fecha o serviço é a Anotação de Responsabilidade Técnica.

A ART foi instituída pela Lei nº 6.496, de 7 de dezembro de 1977. O artigo 1º é direto ao dizer que todo contrato, escrito ou verbal, para a execução de obras ou prestação de quaisquer serviços profissionais referentes à Engenharia, à Arquitetura e à Agronomia fica sujeito à Anotação de Responsabilidade Técnica. O artigo 3º da mesma lei prevê multa para a falta da ART. O texto integral está disponível no site do Planalto.

Para o proprietário, a ART tem uma função bem concreta: ela é a prova de quem respondeu tecnicamente pelo serviço. Sem ela, um problema que apareça depois vira discussão sem documento. Prefeitura e concessionária também costumam exigir a anotação na entrada do processo. Se você quer entender o documento em detalhe, escrevemos sobre como funciona a ART do engenheiro em uma página específica.

Quanto custa um projeto hidrossanitário e o que faz o preço variar

Não existe tabela única, e desconfie de quem dá preço fechado sem ver a planta. O valor de um projeto hidrossanitário é formado por um conjunto de variáveis previsíveis:

• Área construída e número de pavimentos. Sobrado exige prumada, e prumada exige detalhamento que a casa térrea dispensa.
• Quantidade de ambientes molhados. Cada banheiro, cozinha, área de serviço, churrasqueira e piscina acrescenta pontos, ramais e detalhes.
• Presença de água quente. Aquecimento a gás, solar ou por bomba de calor muda o traçado e acrescenta uma rede inteira ao projeto.
• Nível de detalhamento contratado. Planta simples custa menos que o pacote com isométricos, memorial de cálculo e quantitativos.
• Necessidade de aprovação externa. Projetos que passam por análise de concessionária ou por processo na prefeitura consomem horas de acompanhamento que um projeto só de obra não consome.
• Compatibilização com os demais projetos. Quando o hidrossanitário conversa com o estrutural e o elétrico, o serviço é maior e a obra é mais barata.

Uma forma útil de enxergar o gasto é compará-lo com o custo de errar. Refazer uma prumada dentro de alvenaria acabada envolve quebra, retirada de entulho, novo tubo, reboco, pintura e o tempo em que o banheiro fica fora de uso. Esse conserto costuma superar com folga o valor do projeto que teria evitado o problema.

Os erros que aparecem quando falta projeto hidrossanitário

Em vistoria de obra e em perícia, os mesmos defeitos se repetem com uma constância que já não surpreende, e quase todos têm origem na ausência de um projeto hidrossanitário. Estes são os mais frequentes:

• Tubulação subdimensionada. Aparece como queda de pressão quando dois pontos são usados ao mesmo tempo. O chuveiro esfria quando alguém abre a torneira.
• Ausência de ventilação no esgoto. Gera cheiro e ruído de sucção nos ralos. É o defeito mais comum e um dos mais caros de corrigir depois.
• Declividade errada no ramal. Pouca inclinação deixa resíduo parado; inclinação demais faz a água correr na frente e deixar o sólido para trás. Os dois casos entopem.
• Registro inacessível. Registro emparedado ou atrás do box transforma qualquer manutenção em quebra-quebra.
• Água de chuva na rede de esgoto. Já tratado acima, e um dos poucos erros que causam problema para o vizinho também.
• Caixa de gordura ausente ou mal posicionada. Entope a rede em dois ou três anos e costuma estar embaixo do piso quando isso acontece.
• Falta de compatibilização. Tubo previsto para atravessar viga, ponto de água em cima de instalação elétrica, prumada sem shaft.

Quando o problema já apareceu na edificação pronta, o caminho deixa de ser projeto e passa a ser diagnóstico. Nesses casos o que resolve é uma investigação técnica das causas, e para isso serve o laudo técnico de engenharia, que identifica a origem da patologia antes de qualquer reparo. Trocar tubo sem saber por que ele falhou costuma render o mesmo problema alguns meses depois.

Perguntas frequentes sobre projeto hidrossanitário

Projeto hidrossanitário é obrigatório?

A exigência de apresentar o projeto hidrossanitário no processo de licenciamento varia conforme o município e o porte da obra. O que não varia é a obrigatoriedade da ART para o serviço técnico contratado, prevista na Lei nº 6.496/1977, e a obrigação de executar a instalação conforme as normas técnicas brasileiras. Na prática, mesmo onde a prefeitura não pede a prancha, a obra continua tendo que atender à NBR 5626 e à NBR 8160.

Arquiteto pode assinar um projeto hidrossanitário?

As atribuições profissionais são definidas por resoluções do CONFEA e do CAU, e variam conforme a formação e o registro de cada profissional. O caminho seguro é consultar o conselho antes de contratar e confirmar se a atribuição do profissional cobre instalações hidrossanitárias prediais. O documento que comprova isso é a própria anotação de responsabilidade emitida pelo conselho.

Qual a diferença entre projeto hidráulico e projeto hidrossanitário?

O projeto hidráulico trata da água que entra e circula na edificação. O projeto hidrossanitário soma a isso a coleta e o destino do esgoto. No mercado os termos aparecem quase como sinônimos, e por isso vale ler o escopo da proposta em vez de confiar no nome dado ao serviço.

Quanto tempo leva para ficar pronto?

Para uma residência unifamiliar com o projeto arquitetônico definido, o prazo costuma ficar entre uma e três semanas, considerando o dimensionamento, o detalhamento e a compatibilização. O que mais alonga o prazo não é o cálculo, é a mudança de arquitetura no meio do caminho. Cada alteração de posição de louça devolve o projeto à etapa anterior.

Dá para usar um projeto hidrossanitário pronto em DWG baixado da internet?

Como material de estudo, sim, e é assim que muito estudante aprende. Como projeto executivo da sua obra, não. O arquivo baixado foi dimensionado para outra planta, outra pressão de rede, outro número de pontos e outra altura de reservatório. Além disso, ele não vem com ART, o que significa que ninguém responde tecnicamente por ele.

O projeto precisa ser aprovado pela Sanepar?

Depende do enquadramento do empreendimento no manual da concessionária. O PHS trata da interligação às redes públicas e se aplica aos casos previstos no item 2 do MPHS. Residência unifamiliar comum normalmente segue pelo pedido de ligação padrão. A consulta prévia é a forma de tirar essa dúvida sem achismo, e ela é gratuita.

Projeto hidrossanitário bem feito é economia, não despesa

Instalação hidráulica tem uma característica desconfortável: ela fica escondida. Ninguém elogia a prumada, ninguém repara no isométrico bem resolvido. O trabalho só aparece quando falha, e nesse momento ele já custou parede quebrada e transtorno. Um projeto hidrossanitário bem dimensionado, compatibilizado com a estrutura e com responsabilidade técnica registrada é o que mantém esse sistema invisível pelos próximos trinta anos.

Se você está construindo, reformando ou precisa regularizar uma obra, o momento certo de tratar das instalações hidrossanitárias é antes de subir a alvenaria. Depois disso, toda solução passa a ser corretiva e mais cara.

Conteúdo produzido pela equipe técnica da Trabalho Engenharia, empresa de engenharia civil sediada em Londrina, no Paraná, com responsabilidade técnica registrada no CREA-PR. As informações normativas citadas foram conferidas nas fontes oficiais indicadas ao longo do texto e valem para setembro de 2026.
